Bilgiler

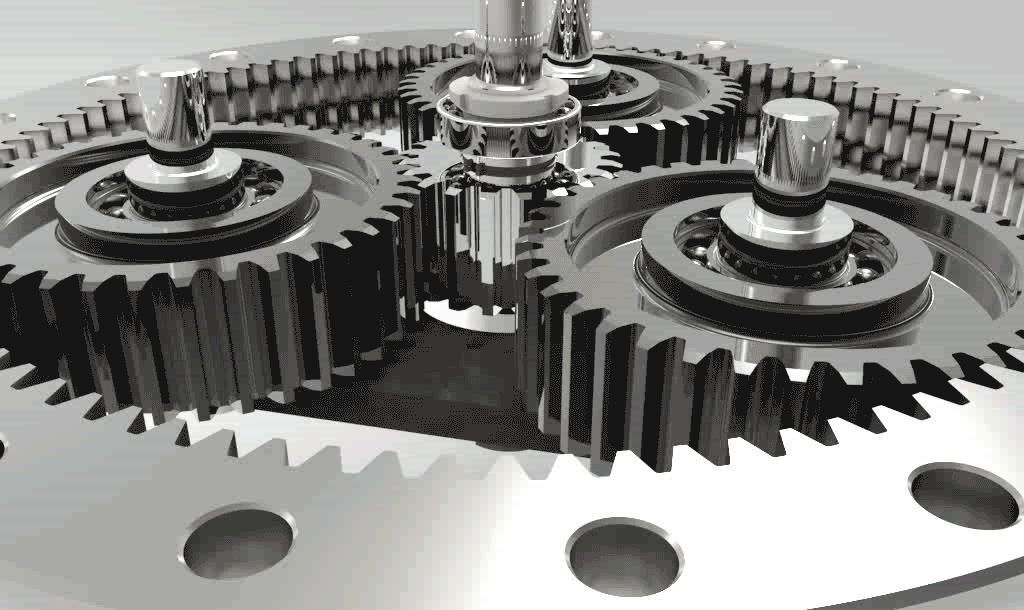

Sabit bir çevre dişlisi ve bunun etrafında dönen pinyon dişlilerden çıkış şaftına aktarılan düşük devir ve yüksek tork bu dişli grubunun temel çalışma prensibini oluşturur.

Planet dişli gurubundaki ana elemanlar şunlardır

Çevre dişlisi (Bu daha çok sabit bir iç dişlidir)

Planet dişliler (çevrede dönen dişliler)

İnput şaftı

İnput şaftından planet dişlilere dönme hareketini aktaran kol

Dönme hareketini planet dişlilerden output şaftına aktaran merkez dişli (Sun gear)

PLANET DİŞLİ GRUBUNUN AVANTAJLARI

Yüksek indirgeme oranları

Yüksek tork aktarımı

Küçük (kompakt) hacım

İnput ve output eksenlerinin aynı eksende (coaxial) olması

Verimlerinin yüksek olması (Tipik bir planet dişli grubunda verim 97% dir.)

Dişli grubunda oluşan yüklerin homojen olarak dağılması.

Elastik deformasyonun düşük olması (Stiff)

Planet dişli grubunda planet dişli sayısının fazla olması daha yüksek tork aktarımını sağladığı gibi yük dağılımının da daha homojen olmasına imkan sağlar.

Dezavantajları ise yataklamalara gelen ağır yükler, dizaynlarının daha komplex olmaları ve bakımlarının zor olmasıdır.
